製作実績

•

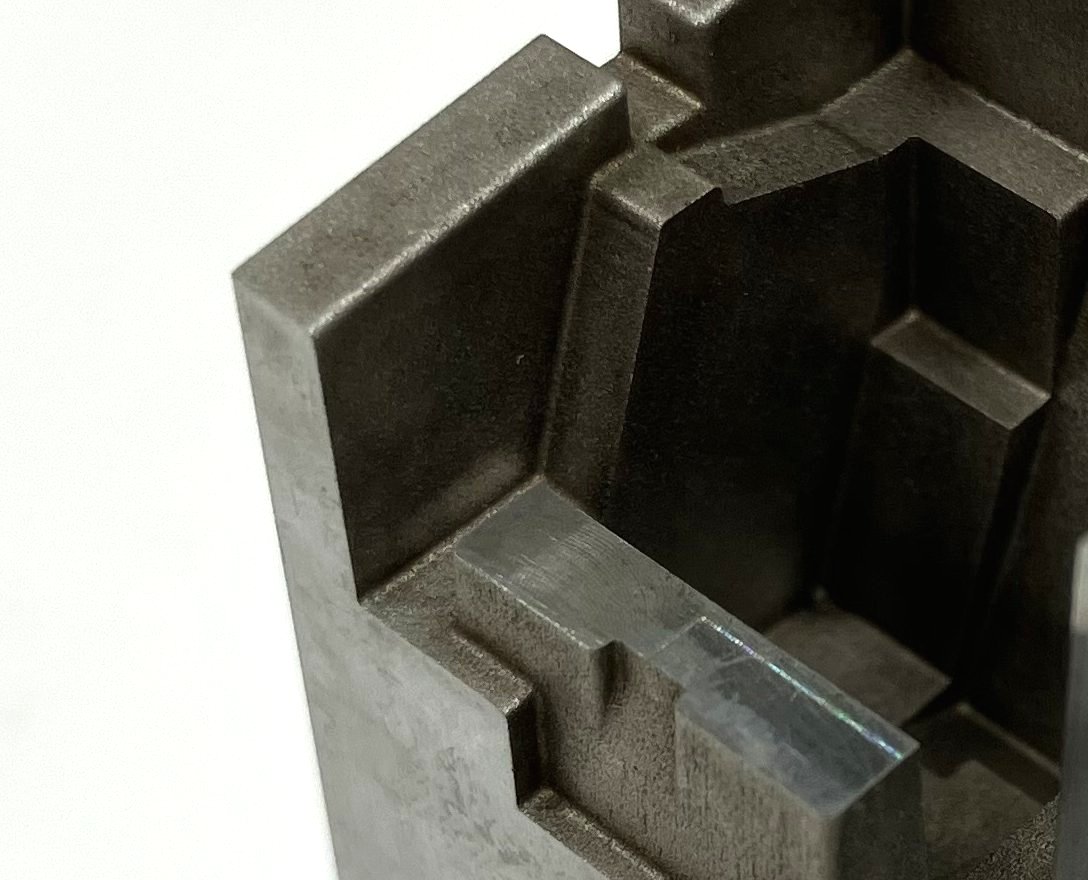

  業界

  OA機器

  製品名

  OA機器用金型部品

  材質

  HPM1（プリハードン鋼）

  サイズ

  20×22×70mm

  特徴

  高精度が要求される部品ですが、型彫り放電加工で押切面を公差±0.01mmで加工しています。
•
  業界

  OA機器

  製品名

  OA機器用金型部品

  材質

  SKH51（高速度工具鋼）

  サイズ

  Φ1.5×67mm

  特徴

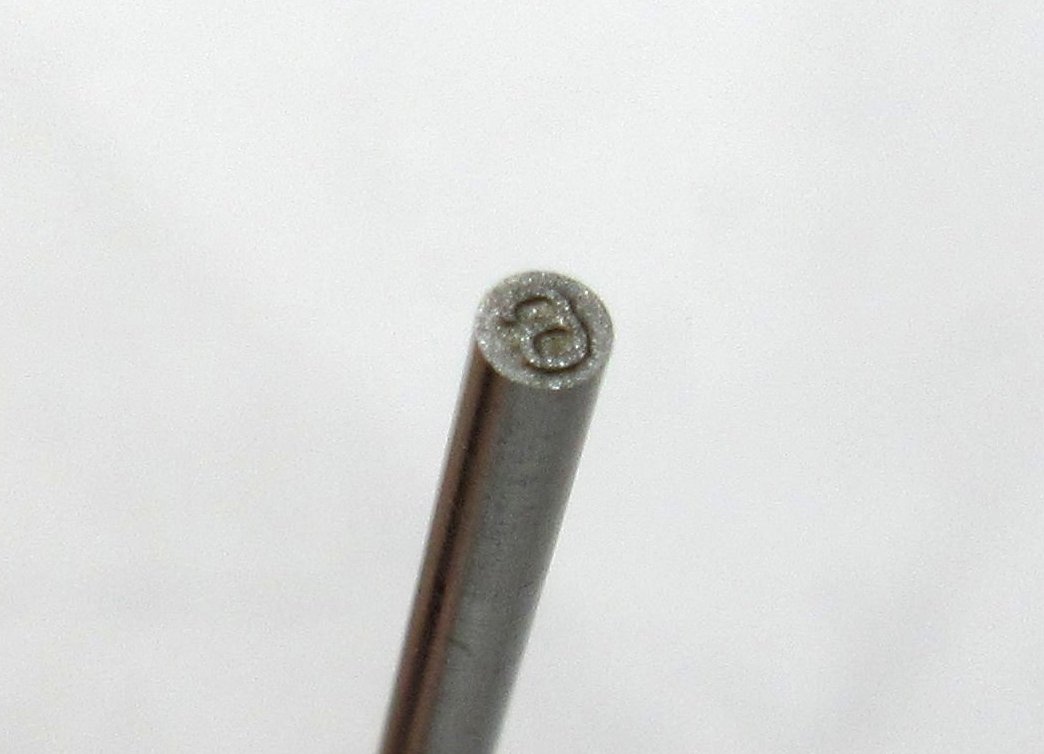

  協力会社から発注したエジェクターピンに放電加工を行っています。
•

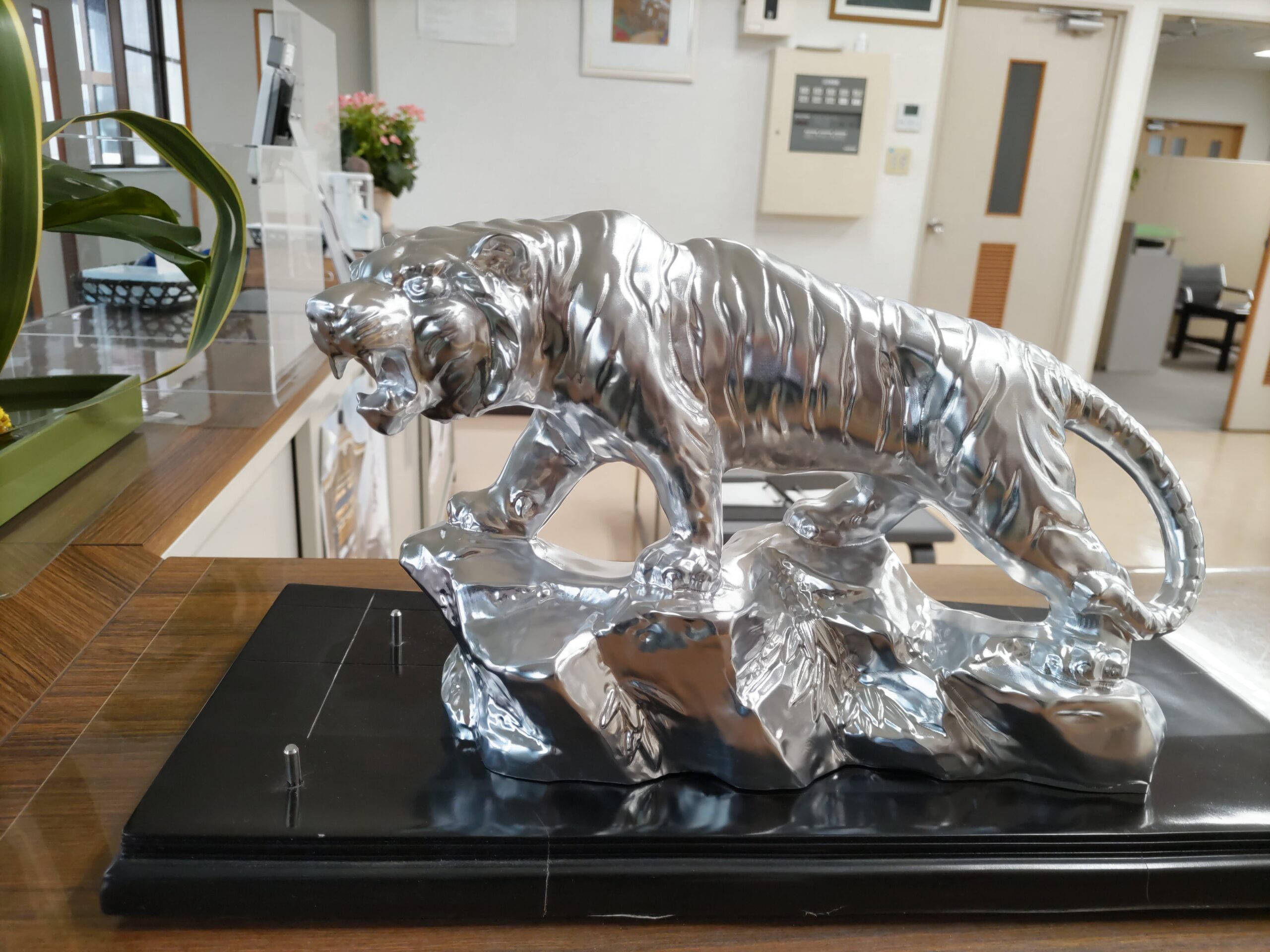

  業界

  文化財

  製品名

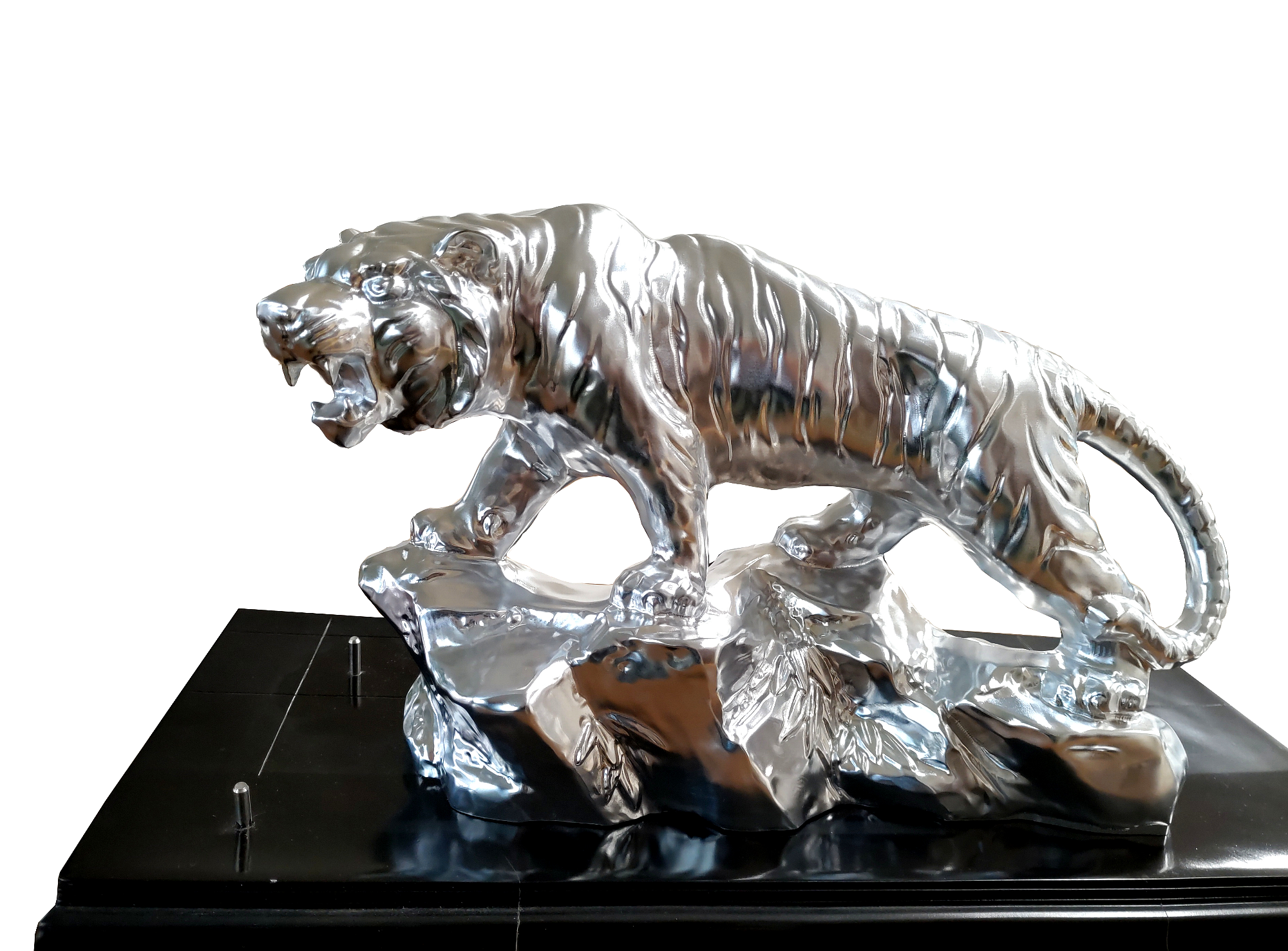

  虎のレプリカ

  材質

  A2017

  サイズ

  350×100×230

  特徴

  ATOSでスキャンしたデータをCADに興し5軸加工しています。
•

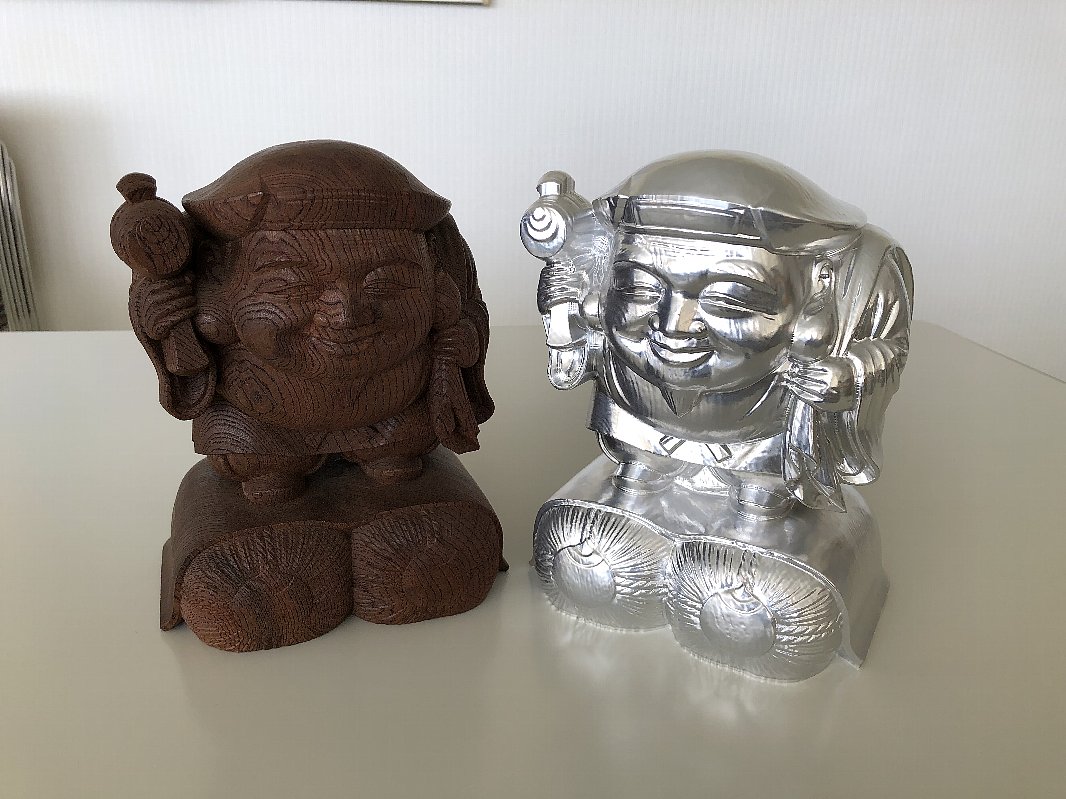

  業界

  文化財

  製品名

  大黒天のレプリカ

  材質

  KN500

  サイズ

  150×150×200

  特徴

  大黒天のレプリカをアルミで作りました。
•

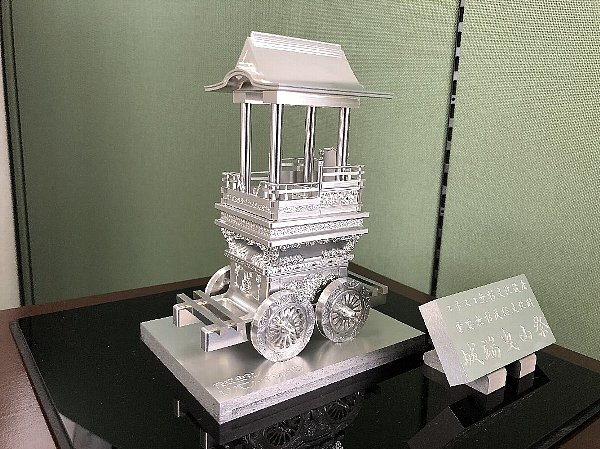

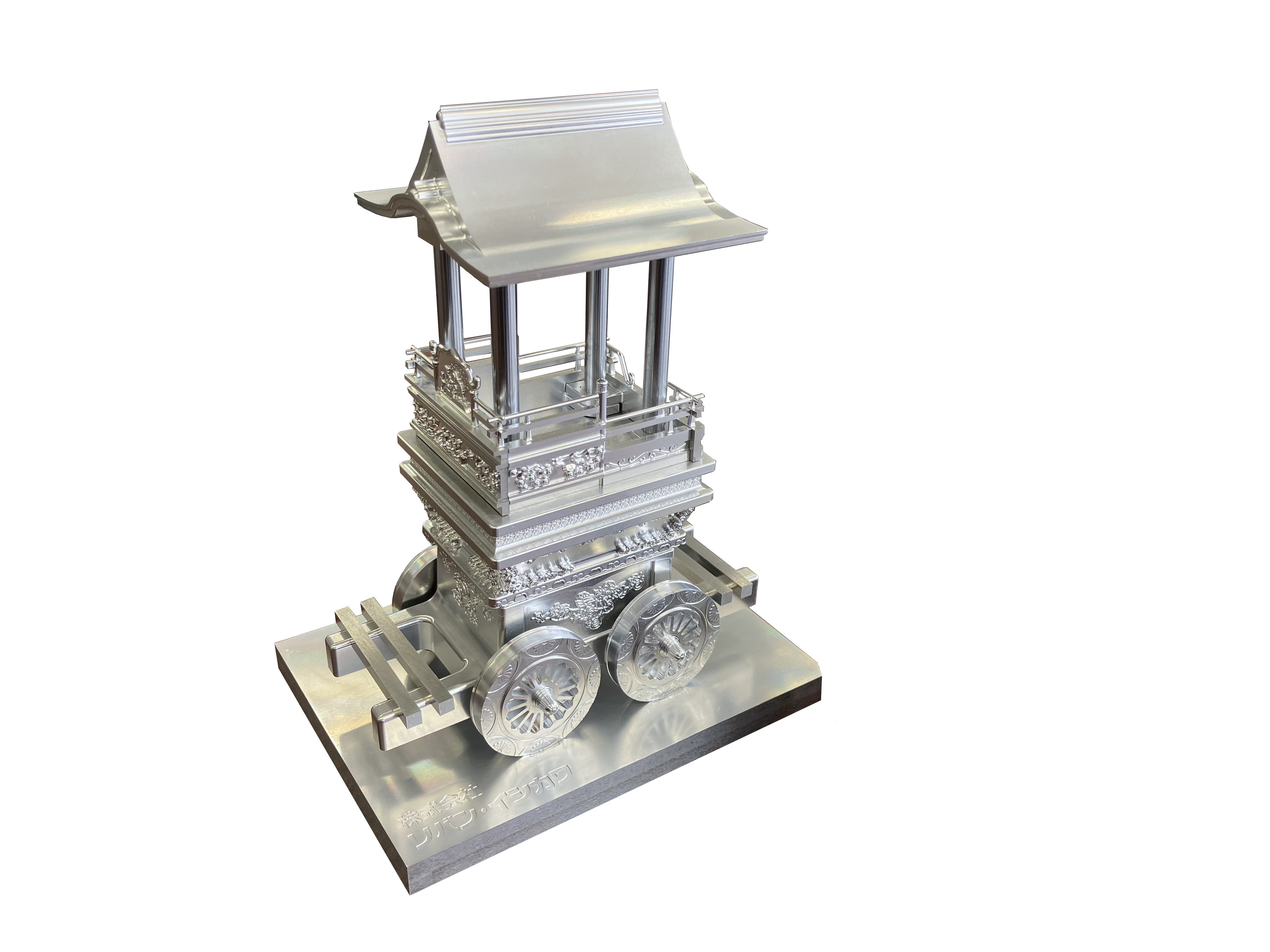

  業界

  文化財

  製品名

  曳山のレプリカ

  材質

  A2017

  サイズ

  96×132×160

  特徴

  富山県南砺市城端の祭り「曳山祭」で引かれる山車のレプリカをアルミで作りました。
•
  業界

  自動車

  製品名

  自動車ヒートシンク金型

  材質

  DH31（SKD61相当）

  サイズ

  32×34×39mm

  特徴

  型彫り放電加工でリブ幅【1.23mm】を深堀加工しています。 ・ミガキ困難な形状だが滑らかな面粗さが必要 ・寸法も公差内【±0.02mm】に入れなければならない ・そもそも放電加工での深溝加工は難しい これらの問題がありましたが、三菱電機のSV12PMで面粗さ【Rz4㎛】に加工し寸法も公差内に収めました。 リバン・イシカワでは、切削・放電のどちらも加工に精通しております。 部品加工に関するご相談等お気軽にお問い合わせください。
•

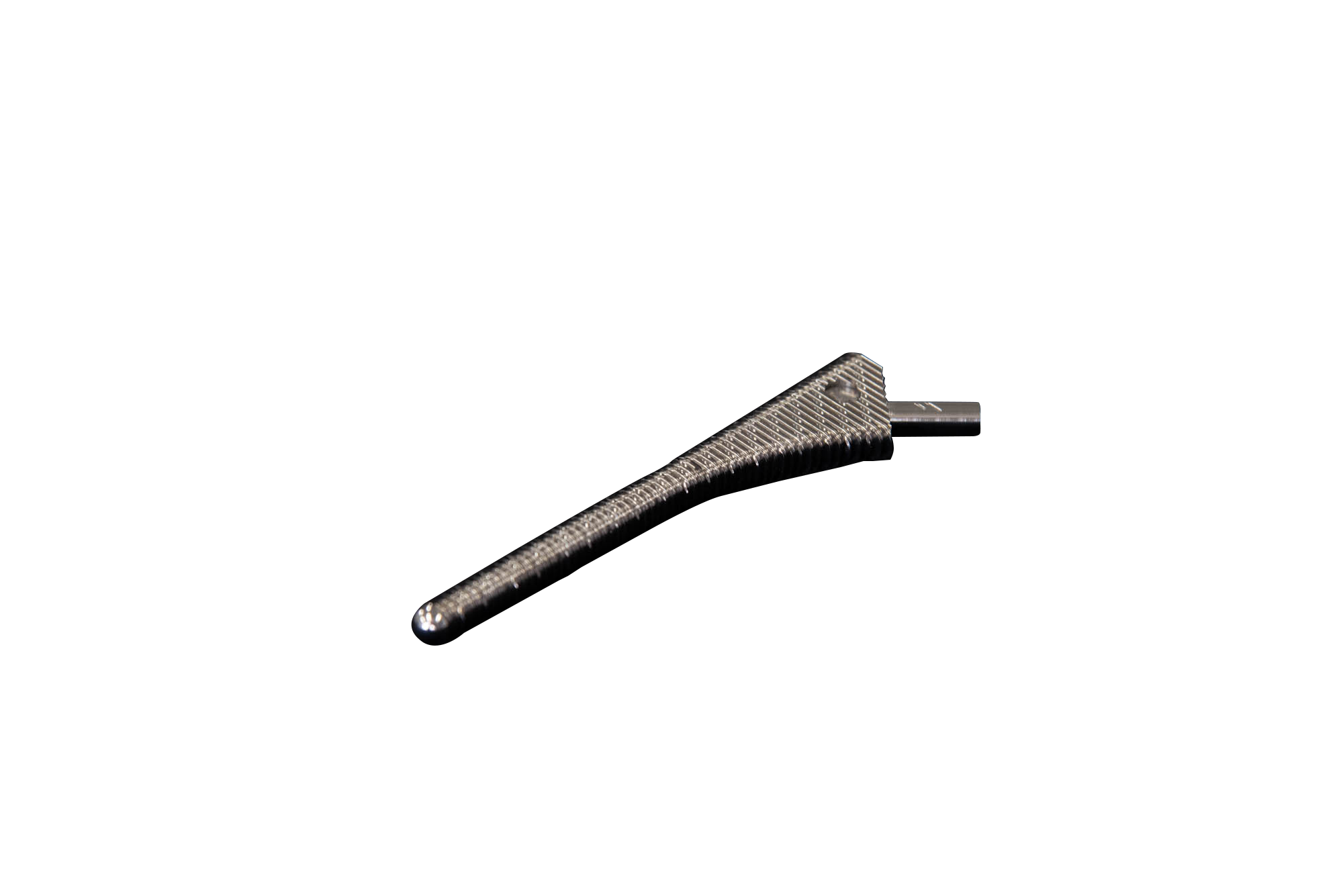

  業界

  医療

  製品名

  SUS630を5軸加工機で直彫りしたブローチ

  材質

  SUS630

  サイズ

  140×30×5mm

  特徴

  5軸直彫り加工
•
  業界

  自動車

  製品名

  DAC-MAGICの5軸直彫り加工事例

  材質

  DAC-MAGIC

  サイズ

  220×30×20mm

  特徴

  5軸直彫り加工
•
  業界

  自動車

  製品名

  DAC-MAGICを加工したダイカスト金型部品

  材質

  DAC-MAGIC

  サイズ

  120×120×170mm

  特徴

  5軸直彫り加工
•
  業界

  自動車

  製品名

  HAP40のプレス金型部品

  材質

  HAP40

  サイズ

  φ15×120mm

  特徴

  5軸直彫り加工
•
  業界

  自動車

  製品名

  高硬度材の直彫り加工仕上げ

  材質

  YXR3

  サイズ

  60×60×50mm

  特徴

  HRC60の高硬度金型を直彫り加工で仕上げている
•
  業界

  アミューズメント

  製品名

  磨きレスの微細加工事例

  材質

  NAK80

  サイズ

  120×120×170mm

  特徴

  小径工具にて微細加工（磨きレス）
